YDB Monitoring

YDB Monitoring представлен набором web-страниц, отображающих состояние системы в разрезе по нескольким аспектам. На страницах приведены перечни компонент и их мгновенные параметры. Для многих компоненты приведен цветовой индикатор состояния перед названием.

Главная страница

Страница доступна по адресу:

http://<ендпоинт>:8765/monitoring/cluster

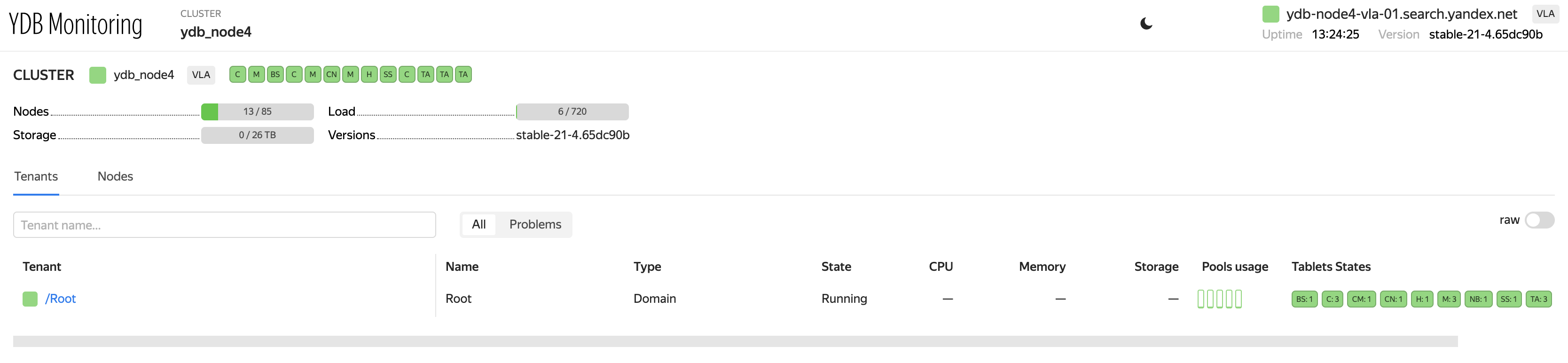

Примерный внешний вид страницы показан на скриншоте ниже.

Monitoring_main_page

В правом верхнем углу страницы расположена информация об узле сформировавшем текущую страницу:

  • хост;
  • время работы узла;
  • версия ydb исполняемая на узле.

Ниже расположена краткая сводка информации о кластере:

  • имя кластера, перечень запущенных таблеток;
  • Nodes — количество узлов;
  • Load — суммарная загрузка CPU на всех узлах;
  • Storage — занято/всего доступно места на дисках;
  • Versions — перечень версий YDB выполняемых на узлах кластера.

Далее следуют списки тенантов и узлов, которые переключаются вкладками Tenants и Nodes соответственно.

Список тенантов

YDB — мультиарендная СУБД, позволяющая изолировано обрабатывать запросы к базам различных пользователей, называемых тенантами. Каждая база данных принадлежит одному тенанту.

В списке тенантов для каждого тенанта приведены:

  • Tenant — путь тенанта;
  • Name — имя тенанта;
  • Type — тип тенанта;
  • State — состояние;
  • CPU — загрузка CPU узлами тенанта;
  • Memory — потребление ОЗУ узлами тенанта;
  • Storage — оценка объема данных, хранимых тенантом;
  • Pools usage — потребление CPU узлами в разбивке по внутренним пулам потоков;
  • Tablets States — таблетки работающие в данном тенанте.

Тенант типа Domain обслуживает системные компоненты, необходимые для обеспечения работы всех тенантов. В него входят все storage узлы и системные таблетки. Тенант типа Dedicated выполняет обслуживание базы данных.

При нажатии на путь тенанта можно перейти на страницу тенанта.

Список узлов

В списке указаны все узлы кластера. Для каждого узла приведены:

  • # — ID узла;
  • Host — хост на котором располагается узел;
  • Endpoints — прослушиваемые порты;
  • Version — выполняемая версия YDB;
  • Uptime — время работы узла;
  • Memory used — используемый объем ОЗУ;
  • Memory limit — установленное через cgroup ограничение потребления OЗУ;
  • Pools usage — потребление CPU в разбивке по внутренним пулам потоков;
  • Load average — средняя загрузка хоста по CPU.

При нажатии на имя хоста, можно перейти на страницу узла.

Страница узла

Страница доступна по адресу:

http://<ендпоинт>:8765/monitoring/node/<node-id>/

Информация об узле представлена следующими блоками:

  • Pools — потребление CPU в разбивке по внутренним пулам потоков, примерное предназначение пулов:

    • System — задачи критически важных системных компонентов;
    • User — пользовательские задачи, выполнение запросов таблетками;
    • Batch — длительные фоновые задачи;
    • IO — выполнение блокирующих операций ввода-вывода;
    • IC — обработка сетевого взаимодействия.

    Высокая загрузка пулов может быть причиной деградации производительности и увеличения времени отклика системы.

  • Common info — базовая информация об узле:

    • Version — версия YDB;
    • Uptime — время работы узла;
    • DC — зона доступности в которой расположен узел;
    • Rack — идентификатор стойки в которой располагается узел.
  • Load average — средняя загрузка CPU хоста за разные интервалы времени:

    • 1 минута;
    • 5 минут;
    • 15 минут.

На странице узла есть вкладки, Storage и Tablets содержащие список групп хранения и список таблеток соответственно.

Список групп хранения на узле

Для storage узлов список содержит группы хранения, хранящие данные на диске на данном узле. Для dynamic узлов показаны группы хранения принадлежащие тенанту к которому относится узел.

Группы хранения сгруппированы по пулам хранения. Каждый пул можно развернуть в список групп.

Для каждой группа приведены:

  • ID группы хранения;
  • индикатор быстродействия группы;
  • количество VDisk'ов в группе;
  • топология хранения данных.

Каждую группу хранения также можно раскрыть в список VDisk'ов, где для каждого VDisk'а приведены:

  • VDiskID;
  • уникальный в пределах узла PDiskID, на котором находится VDisk;
  • ID узла, на котором находится VDiks;
  • свободное/доступное место на блочном устройстве;
  • путь, используемый для доступа к блочному устройству.

Данный список можно использовать для идентификации групп хранения на которые оказали влияние выход из строя дисков или узлов.

Список таблеток на узле

Многие компоненты YDB выполнены в виде таблеток. Система может перемещать таблетки между узлами. На любом из узлов может выполняться некоторое количество таблеток.

В верхней части списка таблеток расположен крупный индикатор работы таблеток на данном узле. Он показывает долю полностью запущенных и работающих таблеток.

Ниже индикатора располагается список таблеток, где каждая таблетка представлена маленьким значком цветового индикатора. При наведении на индикатор отображается краткая информация о таблетке:

  • Tablet — ID таблетки;
  • NodeID — ID узла, на котором работает таблетка;
  • State — состояние таблетки;
  • Type — тип таблетки;
  • Uptime — время работы с момента текущего запуска таблетки;
  • Generation — поколение (номер текущей попытки запуска) таблетки.

Страница тенанта

http://<ендпоинт>:8765/monitoring/tenant/healthcheck?name=<tenant-path>

Так же как и предыдущие страницы, данная страница содержит краткую информацию о тенанте, но в отличии от других страниц этот блок изначально свернут.

В блоке Tenant Info представлена следующая информация:

  • Pools — суммарное потребление CPU узлами тенанта в разбивке по внутренним пулам потоков (подробнее о пулах см. страницу тенанта);

  • Metrics — Информация о потреблении таблеток данного тенанта:

    • Memory — используемая таблетками память;
    • CPU — загрузка таблетками CPU;
    • Storage — объем хранимых таблетками данных;
    • Network — примерный объем передаваемых между узлами данных;
    • Read throughput — поток чтений создававемый таблетками тенанта;
    • Write throughput — поток записи создававемый таблетками тенанта.
  • Tablets/running — количество работающих таблеток.

На странице тенанта также имеются следующие вкладки:

  • HealthCheck — отчет о проблемах кластера при их наличии;
  • Storageсписок групп хранения, содержит информацию о том, какие VDisk'и на каких узлах и устройствах работают;
  • Computeсписок узлов, содержит узлы и таблетки запущенные на них;
  • Schemaсхема тенанта, позвляет просматривать таблицы, выполнять YQL запросы, проосматривать перечень самых медленные запросов и самых нагруженных шардов;
  • Networkсостояние сети кластера.

Список групп хранения в тенанте

Данная страница по аналогии со списком групп на ноде показывает список групп хранения заданного тенанта. Группы хранения сгруппированы в списке по пулам хранения. Каждый пул можно развенуть в список групп.

Список узлов принадлежащих тенанту

Здесь отображен список узлов принадлежадих текущему тенанту. В случае если тенант имеет тип domain, то в список входят storage узлы.

Каждый узел представлен следующими параметрами:

  • # — ID узла;
  • Host — хост на котором располагается узел;
  • Uptime — время работы узла;
  • Endpoints — прослушиваемые порты;
  • Version — выполняемая версия YDB;
  • Pools usage — потребление CPU в разбивке по внутренним пулам потоков;
  • CPU — загрузка CPU таблетками;
  • Memory — потребление ОЗУ таблетками;
  • Network — загрузка сети таблетками;
  • Tablets — список сгруппированных по типу таблеток запущенных на узле;

Схема тенанта

В левой части страницы показана схема объектов тенанта, позволяющая выбирать конкретные таблицы и просматривать информацию о них.

В правой части расположены вкладки:

  • Info — информация о таблице и ее схема;
  • Preview — превью первых элементов таблицы;
  • Graph — различные встроенные графики c информацией о состоянии таблицы;
  • Describe — результат выполнения соответствующей команды;
  • Query — форма выполнения YQL запросов;
  • Tablets — перечень таблеток обслуживающих таблицу;
  • ACL — Access Control List, список конроля доступа;
  • Top queries — топ запросов к таблице по времени выполнения;
  • Top shards — топ загруженных шардов таблицы.

Состояние сети

В левой части страницы представлены узлы тенанта в виде квадратов индикаторов состояний.

При выборе любого узла в правой части экрана отобразится информация о состоянии сетевого соединения между этим и другими узлами.

При отметке чекбоксов ID и Racks будут также отображены ID узлов и их расположение по стойкам.

Мониторинг статической группы

Чтобы проверить статус статической группы, перейдите на панель Storage. По умолчанию отображается список групп, имеющих какие-либо проблемы.

В поисковой строке введите static. Если результат пуст, то статическая группа не имеет проблем. Если же в выдаче присутствует группа static, то необходимо проверить статус VDisk'ов в ней. Допустимы зеленый (проблем нет) и синий (VDisk реплицируется) состояния. Красный индикатор сигнализирует о проблеме. Наведите курсор на индикатор чтобы получить текстовое описание проблемы.

Индикаторы состояний

Слева от названия конкретного компонента может находится цветовой индикатор его состояния.

Цвета индикаторов имеют следующее значение:

  • Зеленый — проблем нет, компонент работает в штатном режиме;
  • Синий — происходит репликация данных, других проблем нет;
  • Желтый — возможны проблемы, компонент продолжает работать;
  • Красный — имеются критические проблемы, компонент не работает или работает с ограничениями.

Если компонент включает в себя другие компоненты, то в случае отсутствия собственных проблем, его состояние определяется путем агрегирования состояний его частей.
